CAD钢筋符号字体安装操作指南
工程制图人员启动CAD软件后，首要步骤是完成专业字体库的配置。通过可靠渠道获取符合国家标准的钢筋符号字体包（推荐选用tssdeng.shx与gbcbig.shx组合），解压后存放至CAD安装目录的Fonts文件夹内。完成文件部署后，在软件界面输入ST指令调出文字样式设置面板。

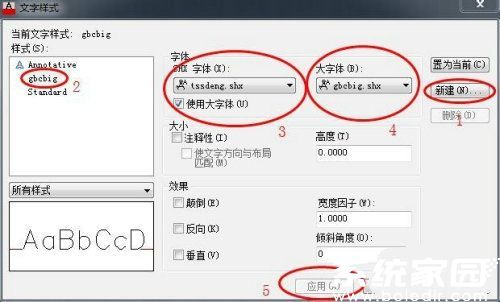

在文字样式管理界面点击新建按钮，建议命名样式为GB_STANDARD便于识别。主要参数设置需注意三点：基础字体选择tssdeng.shx，大字体勾选gbcbig.shx，宽度因子建议设为0.7。完成设置后需点击应用按钮激活配置，此步骤是确保符号正常显示的关键环节。
特殊符号输入环节推荐使用DT单行文字指令。通过特定代码组合可实现各类专业符号的输出，例如输入%%130可生成Ⅰ级钢符号，%%131对应Ⅱ级钢标识。对于复合型符号，可采用代码叠加方式，如冷轧带肋钢筋符号需输入%%130%%145ll%%146。

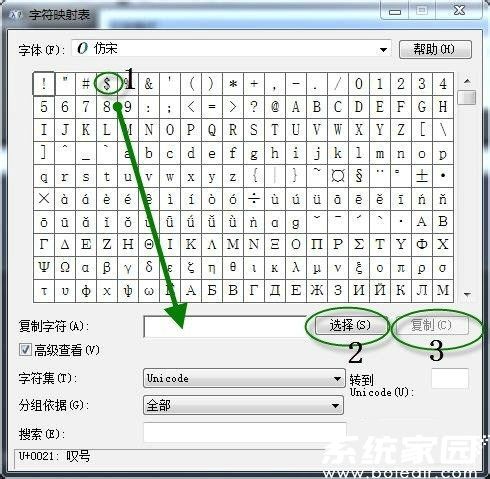

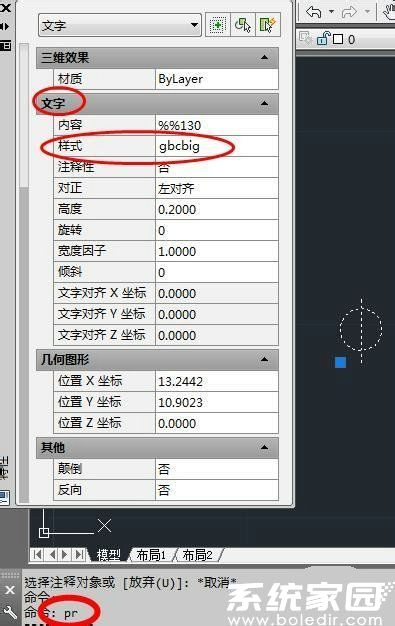

针对图纸中出现的符号异常显示问题，可通过PR指令调出特性面板进行修正。选择显示异常的字符对象，在文字样式栏切换为预置的GB_STANDARD样式即可。若遇特殊符号缺失情况，可尝试通过字符映射表功能插入Unicode编码的对应符号。
进阶操作建议建立专用符号图块库。将常用的钢筋等级符号制作成动态块，设置可见性参数后存储在模板文件中。此方法不仅提升绘图效率，还能有效避免因字体缺失导致的显示异常问题，特别适用于团队协作场景。
字体兼容性处理方面需注意版本差异问题。建议将图纸保存为兼容格式时，同步打包字体文件。对于必须使用TrueType字体的特殊场景，可通过修改FONTALT系统变量指定备用字体，确保图纸在不同设备上都能正确解析专业符号。
通过上述系统化配置方案，设计人员可有效解决CAD环境中钢筋符号输入与显示的技术难题。建议将标准字体配置纳入企业制图规范，定期更新字体库版本，并做好图纸文件的版本管理，从而保障工程图纸的专业性与兼容性。
