CAD标注功能核心指令解析：
一、半径标注功能详解
指令代码：dimradius
该指令专用于测量圆形或弧形结构的半径数值，执行命令后系统自动生成带有半径符号的标注线。特别需要注意的是，当标注区域与已标注对象存在重叠时，软件会自动屏蔽非关联中心线显示，此时可通过标注样式管理器调整显示参数。
二、角度测量操作指南
指令代码：dimangular
角度标注支持三种模式：选取两条非平行直线、指定圆弧对象或通过三点定位方式。执行命令时建议开启对象捕捉功能，当测量夹角小于90度时，标注文字默认放置在夹角外侧，可通过文字位置调整功能进行优化。
三、坐标标注应用场景
指令代码：dimordinate
该功能主要用于定位特征点的绝对坐标值，特别适合机械零件图的基准标注。操作时需先确定基准原点，建议在图纸空间设置独立坐标系图层。标注过程中按住Shift键可切换X/Y坐标显示，连续标注时可使用正交模式保持标注对齐。
四、弧长标注注意事项
指令代码：dimarc
测量圆弧实际周长时，系统默认添加弧形符号标识。在标注样式设置中可修改符号位置（文字上方或前方），对于多段线中的圆弧段，建议先使用分解命令再执行标注，以确保测量精度。当弧长超过90度时，标注线会自动添加折弯指示。
五、连续标注工作流程
连续标注（DIMCONTINUE）与基线标注（DIMBASELINE）常配合使用，前者创建首尾相连的链式标注，后者生成平行基准线的多级标注。建议先完成首个标准标注后，再执行连续标注指令。操作过程中按Tab键可循环切换标注节点，按ESC键可退出当前标注链。

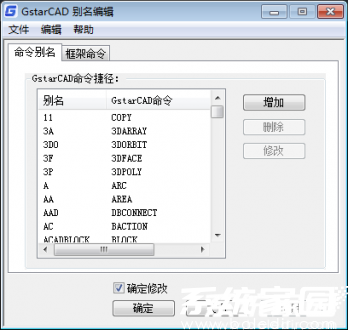

在CAD软件中，可通过修改PGP文件自定义快捷键组合。建议将常用标注指令设置为左手键盘区单键或组合键，例如将半径标注设置为DR，角度标注设为DA。定期备份自定义设置文件，重装软件时可快速恢复个性化工作环境。合理运用这些标注技巧，可提升至少40%的图纸标注效率。
掌握这些核心标注指令后，建议在实操中结合对象特性面板进行深度定制。通过调整标注比例因子、修改文字高度、设置公差精度等参数，可创建符合不同行业规范的标注样式。定期清理冗余标注样式，使用标注更新命令可批量修改图纸标注属性。
